Elo de sustentação, Conjunto de elo de sustentação

Características
● Padrão para a produção e teste: EN1677-4 (substituição de DIN5688-3).
● É forjado por liga de aço especial com alta intensidade e dureza e depois é submetido ao tratamento térmico.
● Cada peça de trabalho passa pelo teste em 2.5 vezes do limite da carga de trabalho.
● Teste rigoroso de ruptura, amostragem e inspeção de partícula magnética é realizado para cada lote do produto a 100%.
● Tratamento da superfície: revestimento plástico.
● Código de cor: vermelho RAL3020 / amarelo RAL1003.
● Pode ser combinado apenas com lingas de corrente G80 de 1 pé ou 2 pés de acordo com os padrões EN818-4.
● A área azul adota soldagem.
● A área amarela adora forjamento.

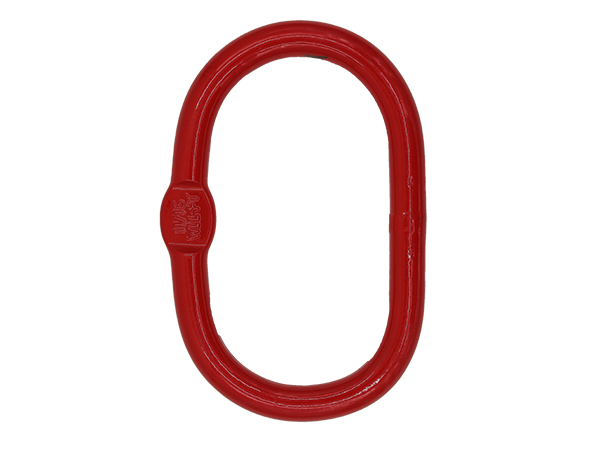

CONJUNTO DE ELO DE SUSTENTAÇÃO G80 ESTILO EUROPEU SLR033

● A carga final é 4 vezes do que o limite da carga de trabalho.
● A carga de trabalho é para lingas de 2 pés cujo ângulo de elevação é de 0-45 graus.
● Haverá prensagem plana apenas mediante solicitação.
● Sem prensagem plana.
● A prensagem plana é usada com conector ômega SLR002-G80.
● O elo de sustentação pode ser combinado com cabo de acordo com os padrões da DIN3088.
● Pode ser combinado com cinta de elevação de fibra sintética de acordo com os padrões da EN492-1.

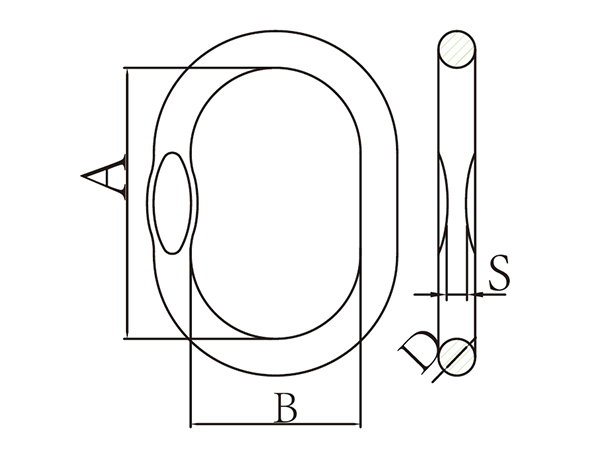

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM G80 EN818-2 CORRENTE MM PESO (KG) LIMITE DE CARGA DE TRABALHO(T) DIMENSÃO(MM)
For 1 Leg mm For 2 Leg mm A B D
8-SLR033-76 7 6 0.34 1.6 110 60 13
8-SLR033-87 8 7 0.54 2.12 110 60 16
8-SLR033-108 10 8 0.82 3.15 135 75 18
8-SLR033-1310 13 10 1.5 5.3 160 90 22
8-SLR033-1613 16 13 2.3 8 180 100 26
8-SLR033-1816 18 16 3.95 11.2 200 110 32
8-SLR033-2018 20 18 6.34 14 260 140 36
8-SLR033-2220 22 20 8.96 17 300 160 40
8-SLR033-2622 26 22 12.8 21.2 340 180 45
8-SLR033-3226 32 26 16.55 31.5 350 190 50
8-SLR033-3632 36 32 23.28 45 400 200 56
8-SLR033-4036 40 36 32 56 430 220 63
8-SLR033-72MM 45 40 45.76 63 460 250 72
8-SLR033-80MM -- 45 62 85.46 500 270 80

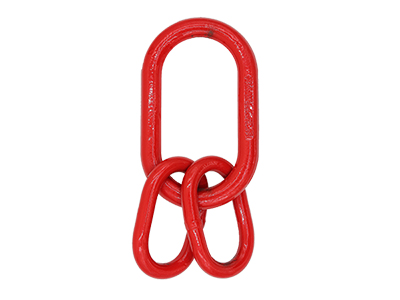

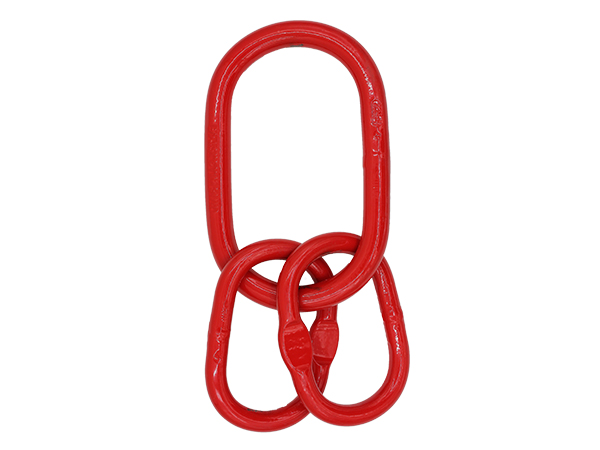

CONJUNTO DE ELO DE SUSTENTAÇÃO G80 ESTILO EUROPEU SLR032

Padrão para a produção e teste : EN1677-4 (substituição de DIN5688-3).
É forjado por liga de aço especial com alta intensidade e dureza e depois é submetido ao tratamento térmico.
Cada peça de trabalho passa pelo teste em 2.5 vezes do limite da carga de trabalho.
Teste rigoroso de ruptura, amostragem e inspeção de partícula magnética é realizado para cada lote do produto a 100% .
Tratamento da superfície:revestimento plástico.
Código de cor: vermelho RAL3020 / amarelo RAL1003.
Pode apenas ser combinado com lingas de corrente G80 de 3 ou 4 pés de acordo com os padrões da EN818-4.
A área azul adota solda para elo de sustentação e sub elo.
A área amarela adota forjamento para elo de sustentação e solda para sub elo.
A carga final é 4 vezes do que o limite da carga de trabalho.
A carga de trabalho é para elevação de 3 ou 4 pés que tem um ângulo de elevação de 0-45 graus.
Haverá prensagem plana apenas mediante solicitação.
Sem prensagem plana.
A prensagem plana é para ser usada com conector omega SLR002-G80 OMEGA.
O elo de sustentação pode ser combinado com cabos de acordo com os padrões da DIN3088.
Pode ser combinado com cinta de elevação de fibra sintética de acordo com os padrões da EN492-1.

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM G80 EN818-2 CHAIN MM PESO (KG) LIMITE DE CARGA DE TRABALHO(T) DIMENSÃO(MM)
PARA LINGAS DE 3 OU 4 PERNAS A B D a b d
8-SLR032-6 6 1.18 2.36 135 75 18 54 25 13
8-SLR032-7 7 1.24 3.15 135 75 18 60 38 13
8-SLR032-8 8 2.2 4.25 160 90 22 70 34 16
8-SLR032-10 10 3.4 6.7 180 100 26 85 40 18
8-SLR032-13 13 6.1 11.2 200 110 32 115 50 22
8-SLR032-16 16 9.98 17 260 140 36 140 65 26
8-SLR032-18 18 18.9 21.2 340 180 45 180 100 32
8-SLR032-20 20 22.6 26.5 350 190 50 180 100 32
8-SLR032-22 22 25.2 31.5 350 190 50 180 100 36
8-SLR032-26 26 35.2 45 400 200 56 180 100 40
8-SLR032-28 28 47 50 430 220 63 180 100 45
8-SLR032-32 32 66.46 63 460 250 72 200 110 50

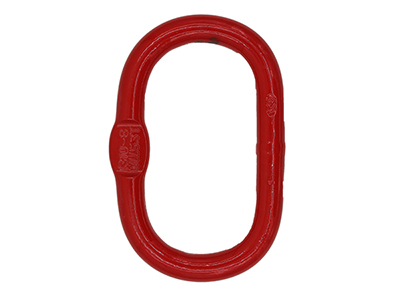

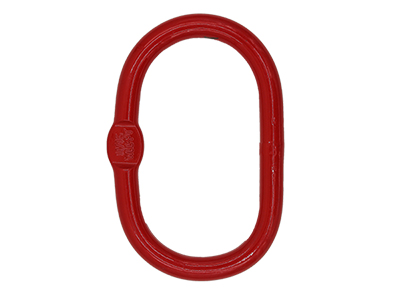

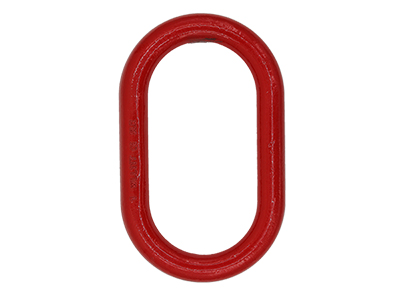

Elo de sustentação forjado SLR091-G80

● O elo de sustentação é forjado por liga de aço especial com alta intensidade e dureza e depois é submetido ao tratamento térmico;
● Cada peça de trabalho passa pelo teste em 2 vezes do limite da carga de trabalho;.
● Teste rigoroso de ruptura, amostragem e inspeção de partícula magnética é realizado para cada lote do produto a 100% .
● Tratamento da superfície:revestimento plástico.
● Código de cor: vermelho RAL3020 / amarelo RAL1003.
● Todos os tamanhos são forjados
● Haverá prensagem plana apenas mediante solicitação.
● Quando for combinado com corrente: A carga final é 4 vezes do que o limite da carga de trabalho.
● Quando for combinado com cabo: A carga final é 5 vezes do que o limite da carga de trabalho.

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM PESO (KG) CHAIN LIMITE DA CARGA DE TRABALHO 1 perna(T) LIMITE DA CARGA DE TRABALHO 2 pernas 0-45°(T) LIMITE DA CARGA DE TRABALHO Corda (T) DIMENSÃO(MM)
A B D
8-SLR-91-1/2 0.36 1/4 1.5 2.12 3.4 127±6 63.5±5 13±1
5/16 2 2.8
8-SLR-91-5/8 0.7 5/16 2 2.8 4 152±6 76±5 16±1
3/8 3.15 -
8-SLR-91-3/4 0.93 3/8 3.15 4.25 5.6 140±6 70±5 19±1
8-SLR-91-7/8 1.5 3/8 3.15 4.25 6.9 160±6 90±5 22±1
1/2 5.3 -
8-SLR-91-1 2.1 1/2 5.3 7.5 11.8 178±6 89±5 25±1
5/8 8 11.2
8-SLR-91-1-1/4 4.24 5/8 8 11.2 17.7 222±7 111±6 32±1/-2
3/4 11.2 16
8-SLR-91-1-1/2 7.17 3/4 11.2 16 27.7 267±7 135±6 38±1/-2
7/8 15 21.2
8-SLR-91-1-3/4 11.55 7/8 15 21.2 38.5 305±10 152±6 45±1/-2
1 21.2 -
8-SLR-91-2 17.2 1 21.2 30 46.5 355±10 178±6 51±1/-2
11/4 31.5 -
8-SLR-91-2-1/4 24.5 11/4 31.5 45 64.9 406±10 203±7 57±1/-2
8-SLR-91-2-1/2 30.9 - 72.6 406±10 203±7 63.5±3
8-SLR-91-2-3/4 39.5 - 98.4 406±10 241±7 70±3
8-SLR-91-3 50.34 - 103 457±15 228±7 76±3
8-SLR-91-3-1/4 65.68 - 119 508±15 254±7 82.5±3
8-SLR-91-3-1/2 90.24 - 126 610±15 305±10 89±3
8-SLR-91-3-3/4 89.27 - 152 508±15 254±7 95±3
8-SLR-91-4 103.43 - 169 508±15 254±7 102±3

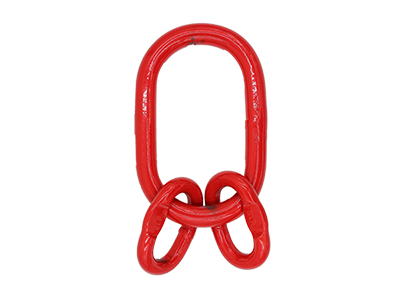

Conjunto de elo de sustentação tipo U.S. SLR092-G80

● Elo de sustentação: forjado; e sub elo: soldado.
● O elo de sustentação é soldado.
● A prensagem plana é para uso com conector olhal Ômega SLR002-G80.
● Haverá prensagem plana apenas mediante solicitação .
● Quando for combinado com corrente: A carga final é 4 vezes do que o limite da carga de trabalho.
● Quando for combinado com cabo: A carga final é 5 vezes do que o limite da carga de trabalho.

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM PESO (KG) CHAIN LIMITE DA CARGA DE TRABALHO 3 Ou 4 PERNAS-45°(T) LIMITE DA CARGA DE TRABALHO CORDA (T) DIMENSÃO(MM)
A B D a b d
8-SLR-92-3/4 1.55 1/4 3.15 5.6 140±6 70±5 20±1 85±5 40±3 14±1
5/16 4.25
8-SLR-92-7/8 2.18 5/16 4.25 6.9 160±6 95±5 22±1 85±5 40±5 14±1
3/8 6.7
8-SLR-92-1 3.29 3/8 6.7 11.8 178±6 89±5 25±1 100±5 60±5 18±1
8-SLR-92-1-1/4 7.18 1/2 11.2 17.7 222±7 110±6 32±1/-2 100±5 60±5 22±1
5/8 17
8-SLR-92-1-1/2 12.91 5/8 17 27.7 267±7 135±6 38±1/-2 180±6 100±5 30±1/-2
3/4 23.6
8-SLR-92-1-3/4 21.25 3/4 23.6 38.5 305±10 152±6 45±1/-2 180±6 100±5 32±1/-2
7/8 31.5
8-SLR-92-2 30.34 7/8 31.5 46.5 356±10 178±6 50±1/-2 180±6 100±5 38±1/-2
8-SLR-92-2-1/2 64.4 1 45 72.6 406±10 203±6 64±1/-2 355±8 178±6 51±1/-2
8-SLR-92-2-3/4 89 11/4 67 98.4 406±10 214±6 70±1/-2 406±8 203±6 57±1/-2
Conjunto de elo de sustentação tipo U.S. SLR092-G80
Parâmetros (Unidade: mm)
CÓDIGO DE ITEM

 PESO
（kg)

 CHAIN
80 		LIMITE DA CARGA DE TRABALHO 1 pernas 0-45°(T)

LIMITE DA CARGA DE TRABALHO 2 pernas 0-45°(T)
 LIMITE DA CARGA DE TRABALHO CORDA (T) DIMENSÃO(MM)
A B C D
8-SLR-93-7/16 0.27 1/4 1.12 1.6 1.6 100±5 60±5 12±1 6±0.5
9/32 1.5 -
8-SLR-93-1/2 0.38 9/32 1.5 21.2 2.5 100±5 60±5 14±1 7.6±0.5
5/16 2 -
8-SLR-93-11/16 0.85 5/16 2 2.8 4 160±6 90±5 18±1 8.4±0.5
3/8 3.15 -
8-SLR-93-3/4 1.2 3/8 3.15 4.25 6.5 160±6 90±5 20±1 10.5±0.5
1/2 5.3 -
8-SLR-93-7/8 1.63 1/2 5.3 7.5 8 180±6 100±5 22±1 13.5±0.5
5/8 8 -
8-SLR-93-1 2.13 5/8 8 11.2 11.5 180±6 100±5 25±1 16.5±0.5
19mm 11.2 -
8-SLR-93-1-1/8 3.81 3/4 12.5 - 11.8 270±7 140±6 28±1/2 19±0.5
8-SLR-93-1-1/4 5.05 19mm 11.2 16 16 270±7 140±6 32±1/2 19±0.5
7/8 15 -
8-SLR-93-1-3/8 6.83 7/8 15 21.2 24 285±7 155±6 36±1/2 20±0.5
1 21.2 -
8-SLR-93-1-1/2 8.9 28mm 25 - 25 300±8 160±6 40±1/2 26±0.5
8-SLR-93-1-3/4 12.8 1 21.2 30 31.5 340±10 180±6 45±1/2 26±0.5
11/4 31.5 -
8-SLR-93-2 17.3 11/4 31.5 45 45 39010 215±7 51±1/2 32±0.5
Conjunto de elo de sustentação tipo U.S. SLR092-G80
Parâmetros (Unidade: mm)
CÓDIGO DE ITEM

 PESO
(KG)

 CHAIN
80 		LIMITE DA CARGA DE TRABALHO 3 Ou 4 PERNAS-45°(T) LIMITE DA CARGA DE TRABALHO CORDA (T) DIMENSÃO(MM)

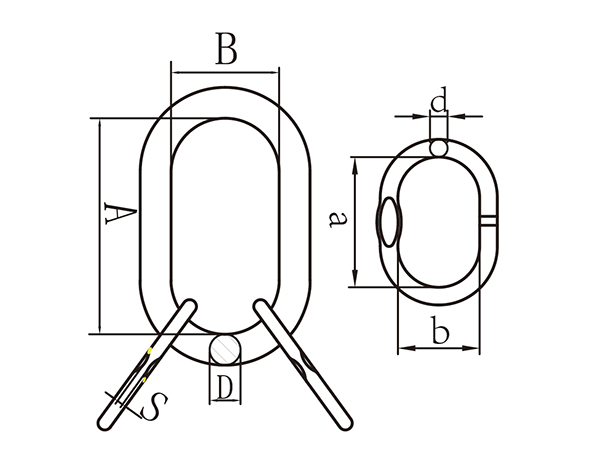

A B D a b d s
8-SLR-94-1/2 0.82 7/32 2.36 2.4 100±5 60±5 14±1 85±5 40±3 12±1 6±0.5
8-SLR-94-11/16 1.6 1/4 3.15 3.2 160±6 90±5 18±1 100±5 60±5 14±1 7.6±0.5
8-SLR-94-5/8 1.6 1/4 3.15 3.2 160±6 90±5 18±1 100±5 60±5 14±1 7.6±0.5
8-SLR-94-3/4 1.95 5/16 4.25 4.2 160±6 90±5 20±1 100±5 60±5 14±1 7.6±0.5
8-SLR-94-7/8 3.16 3/8 6.7 8 180±6 100±5 22±1 150±6 70±5 18±1 8.4±0.5
8-SLR-94-1-1/8 6.75 1/2 11.2 12 270±7 140±6 28±1/-2 160±6 90±5 22±1 13.5±0.5
8-SLR-94-1-1/4 9.31 5/8 17 17 270±7 140±6 32±1/-2 180±6 100±5 25±1 16.5±0.5
8-SLR-94-1-1/2 18.4 3/4 23.6 25 300±7 160±6 40±1/-2 270±7 140±5 31±1/-2 19±0.5
8-SLR-94-1-3/4 26.6 7/8 31.5 31.5 340±4 180±6 45±1/-2 285±7 155±5 36±1/-2 22±0.5
8-SLR-94-2 42.91 1 45 45 350±10 190±6 51±1/-2 340±10 180±5 45±1/-2 25±0.5
